Как соединить фитинги ПНД с трубами

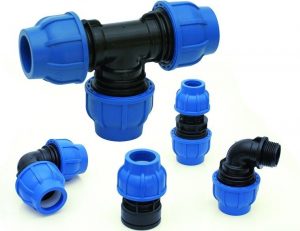

монтаж ПНД фитинга

ПНД трубы все чаще используются в конструкциях холодных водопроводных систем. Их основные преимущества – ценовая доступность, коррозионная стойкость, долгий срок службы. Но долговечными такие трубы могут быть только при их грамотном соединении фитингами.

ПНД фитинги бывают компрессионными, сварными и электросварными. Монтаж фитингов для трубных изделий из полиэтилена каждой категории имеет свои правила и нюансы.

Как устанавливаются компрессионные фитинги для труб

Это простейший тип соединения. Для него не нужны дорогостоящее оборудование и специальные знания, все сможет самостоятельно сделать даже новичок. Это соединение является разборным, поэтому оно стало оптимальным вариантом для труб небольшого диаметра в жилых помещениях.

Перед соединением изделие из полиэтилена необходимо обрезать труборезом. Детали фитинга насаживаются на конец трубы в той последовательности, в которой они разбираются – зажимная гайка, цанга, упорное кольцо, уплотнительное кольцо. После надевания всех 4 деталей на трубу она устанавливается в корпусную часть фитинга, и гайка затягивается. Задача выполнена.

Установка сварных фитингов для полиэтиленовых труб

Для этого типа соединения потребуются специализированные сварочные агрегаты и соответствующие умения. Соединение является таким же прочным и долговечным, как и материал трубного изделия. Подсоединение фитинга этим способом – это возможность не вспоминать о нем весь период использования.

Установка сваркой фитинга похожа на сварку встык пары трубных изделий и предполагает выполнение ряда действий:

  • монтаж трубного изделия и фитинга в центратор. Обе детали крепятся 4 гайками, дальние нужно затянуть до упора, ближние к стыку затягивают не очень сильно во избежание повреждений края трубы и фитинга;
  • обработка торцевателем в одно и то же время края трубы и фитинга;
  • между трубным изделием и фитингом размещают нагревательное зеркало, под нагрузкой материал нагревается до оплавления порядка 0,1 см, далее он нагревается уже без нагрузки, продолжительность зависит от диаметра трубы. После нагрева зеркало нужно убрать, а концы трубного изделия и фитинга соединить не позже чем через 5-6 сек.;
  • дождаться остывания шва.

Сварка производится при температуре воздуха от -5 до +40 градусов. Если трубы нужно установить вне помещения в плохую погоду, пригодится сварочная палатка.

Установка электросварных фитингов

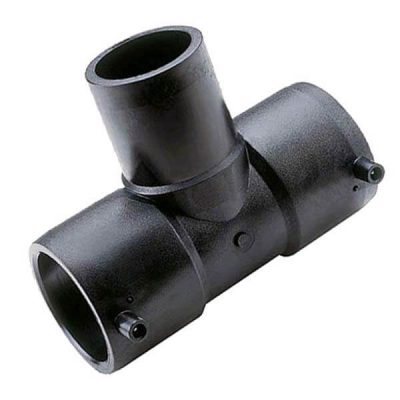

Пластиковая втулка под фланец

Стоимость оборудования для электромуфтовой сварки гораздо ниже стоимости типовых установок. Кроме того, компоненты не нужно размещать внутри агрегата, подключение – проводное.

Соединение трубных изделий из полиэтилена этими фитингами осуществляется в установленном порядке:

  • обрезка концов трубных изделий труборезом;
  • проверка на овальность (минимум 1,5%). Если больше – восстановить форму деовализатором;
  • зачистка концов труб механическим либо ручным скребком (глубина – 0,1-0,2 мм);
  • очистка концов трубного изделия и внутреннего покрытия фитинга обезжиривателем;
  • вставление трубного изделия в фитинг до пометок;
  • считывание штрихового кода сканирующим устройством электромуфтового агрегата и запуск автоматической сварочной программы;
  • остывание трубы.

Помните, что дождаться того, пока трубы при типовой либо электромуфтовой сварке остынут, так же важно, как и нагреть их. Остывать изделия должны естественно, без ускорения процесса с использованием воды или обдувом прохладным воздухом.
